Обработка данных карт кривых

Карты кривых формируются наборами кривых, измеренных в узлах правильной сетки, таким образом, задачи обработки данных связаны либо с извлечением данных отдельной кривой, либо с автоматической обработкой кривых в каждой точке для создания карты некоторой рассчитанной величины.

Основные операции с картами кривых включают в себя простые задачи, доступные как набор пунктов меню Карты кривыхБазовые действия. Они включают в себя операции по обрезке, перевороту и повороту карты кривых, а также изменения их масштаба в физических единицах измерения, которые используются подобно своим эквивалентам для двумерных данных. Такие функции полезны для любого типа карт кривых. В противоположность этому, ряд функций подходят только для определенных типов карт кривых, а именно массивов кривых сила-расстояние, которые могут генерировать многие виды СЗМ.

Следует отметить, что в настоящее время функции работы с картами кривых обычно не сохраняют данные для отката операций поскольку типичная карта кривых и так очень большая.

Обрезка

Карты кривыхОсновные операцииКадрировать

Модуль обрезает карту кривых в пространственных направлениях, размеры могут быть заданы как в пикселях, так и в физических размерах. С включенной опцией Сохранять пространственные смещения, координаты верхнего левого угла полученного в результате изображения будут соответствовать координатам верхнего левого угла выделенной области, в противном случае координаты верхнего левого угла буду установлены в (0, 0).

Перевернуть

Можно перевернуть массив данных горизонтально (т.е. относительно вертикальной оси), вертикально (т.е. относительно горизонтальной оси) или в обоих направлениях с помощью Карты кривыхБазовые действияОтразить горизонтально, Отразить вертикально или Перевернуть обе оси, соответственно.

Поворот на угол, кратный 90°

Поворот данных на угол, кратный прямому, выполняется с помощью одной из основных функций поворота: Карты кривыхБазовые действияПовернуть по часовой, Повернуть против часовой .

Размеры и единицы измерения

Карты кривыхОсновные операцииРазмеры и единицы измерения

Этот модуль изменяет физические размеры карт кривых. Это полезно чтобы исправить сырые данные, которые были импортированы с неправильными физическими размерами или в качестве простой ручной перекалибровки размеров и единиц измерения. Помимо различных методов для определения множителей масштабирования (соответствия размеру пикселя другого набора данных, задания масштаба напрямую или задания физических размеров), модуль также можно использовать для задания пространственных смещений. Наконец, он также может использоваться для задания единиц измерения пространственных смещений если это не было сделано в ходе загрузки файла.

Удалить сегменты

Карты кривыхОсновные операцииУдалить сегменты

Этот модуль убирает любое разделение карты кривых на сегменты. Сегменты формируются разметкой набора данных в каждом пикселе карты кривых и могут использоваться, например, для разделения кривой сила-расстояние на участки, соответствующие подводу и отводу для модулей обработки силовых кривых. Используя данный модуль все эти отметки можно удалить.

Выровнять

Карты кривыхВыровнять...

Этот модуль выполняет выравнивание кривых вдоль оси Z, где Z может обозначать высоту, а также любую другую переменную, от которой зависят спектры, например, напряжение в вольтамперных характеристиках. Типовое использование этой функции это выравнивание кривых сила-расстояние снятых на образце с большим изменением высоты, для сдвигания всех кривых после получения топографии таким образом, чтобы они начинались на одном уровне Z.

Извлечь кривые

Карты кривыхИзвлечь кривые

Этот модуль извлекает отдельные кривые в виде графика, который будет показан в окне графика. Поскольку в данных, формирующих карту кривых отсутствует иерархическое упорядочивание, необходимо выбрать Абсциссу (независимую переменную) и Ординату (зависимую переменную) чтобы так сделать. Обычно для кривых сила-расстояние Абсциссой будет некоторая величина относящаяся к высоте или расстоянию от зонда до поверхности, а Ординатой некая величина, связанная с силой. Можно одновременно извлекать много кривых включением опции Извлечь несколько

Разделить на сегменты

Карты кривыхРазделить на сегменты

Этот модуль можно использовать либо для создания сегментов на карте кривых, либо для извлечения этих сегментов. Сегменты являются ключевым предусловием для некоторых функций анализа карт кривых. Например, они могут представлять участки кривых сила-расстояние, соответствующие области подвода к образцу и отвода зонда от него. Модуль использует Кривую выбранную пользователем и применяет некоторый метод (выбранный параметром Режим) для того, чтобы разделить (или разметить) данные. Для вышеупомянутого случая измерений силовых кривых наиболее логичным разбиением будет основанное на высоте. Здесь показано сегментирование кривой на участки соответствующие подводу, удержанию и отводу.

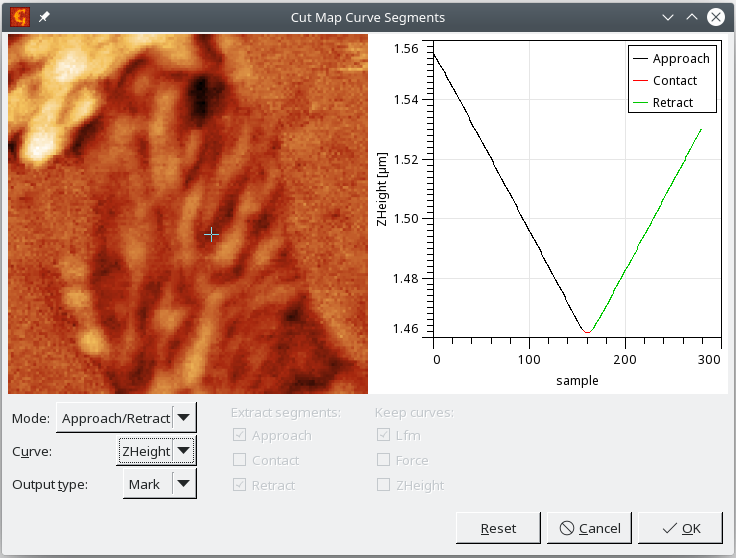

Снимок экрана модуля разделения на сегменты, показывающий типовые настройки сегментации для данных в формате сила-расстояние.

Тип вывода может быть задан чтобы только размечать сегменты, что чаще всего и требуется от данного модуля. В этом случае какрта кривых не меняется, только добавляются положения сегментов для каждого индивидуального пикселя. Этот режим следует выбирать для подготовки данных перед работой модулей обработки карт кривых, которые используют данные, разделенные на сегменты. Второй вариант это извлечь определенные сегменты, включая выбор того, какие кривые необходимо оставить. Это также можно использовать если необходимо значительно уменьшить размер данных, сохранияя только необходимую их часть.
