Ce module calcule identifie caractéristiques d'une empreinte d'indentation et calcule les surfaces projetée et développée (Ap et Ad), ainsi que les volumes correspondants.

Impression

Région autour du minimum local ayant le même vecteur normal (à la symétrie près). Elle correspond à la définition usuelle de la surface de contact.

Enfoncement

Partie de l'impression située au-dessus du plan de référence.

Débordement

Partie de l'image située au-dessus du plan de référence mais ayant une vecteur normal différent de celui de l'impression.

Points spéciaux

Inclut le maximum, le minimum ainsi que les points le long des pentes les plus fortes.

Aires projetée et développée attendues

Fait référence aux valeurs obtenues en évaluant la fonction d'aire théorique de l'indenteur choisi en considérant la profondeur de l'empreinte.

Volume au-desus/en-dessous

Il s'agit de la différence entre le volume au-dessud du plan référence et celui sous ce plan.

Notez que ce module met à niveau les données en ajustant les plans le long des bords de l'image. Cela peut aboutir à des écarts entre les valeurs obtenues avec ce modèle et les valeurs analogues obtenues avec l'outil Statistiques. Les données doivent être mises à niveau manuellement pour réduire cet effet.

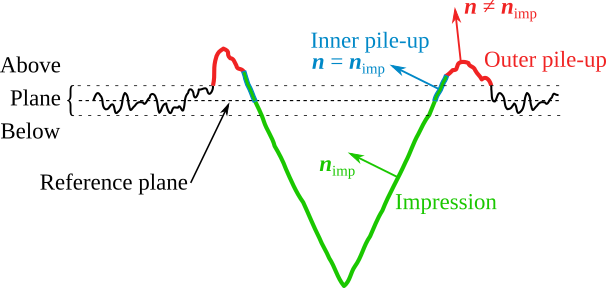

Schéma des différentes régions d'une indentation: au-dessus, en-dessous, plan, impression, enfoncement et débordement.
