Объёмные данные

Объёмные данные представляют из себя трёхмерный массив, представляющий из себя, например, данные спектроскопии снятые на правильной сетке (полный спектр в каждой точке изображения) или изменение изображения с течением времени. Следовательно, в зависимости от точки зрения, они могут быть представлены либо как стопка изображений одинакового размера, либо как набор кривых, формирующих правильную сетку (изображение).

Gwyddion в настоящее время содержит некоторые основные инструменты визуализации и извлечения данных в меню Объёмные данные. Окна объёмных данных, как показано на следующем рисунке, предлагают наиболее простую визуализацию объёмных данных: изображение «предпросмотра», представляющее одну из плоскостей объёмных данных или другой связанный массив двумерных данных. Координаты изображения x и y соответствуют координатам x и y объёмных данных, ось координат z можно представить ортогональной экрану.

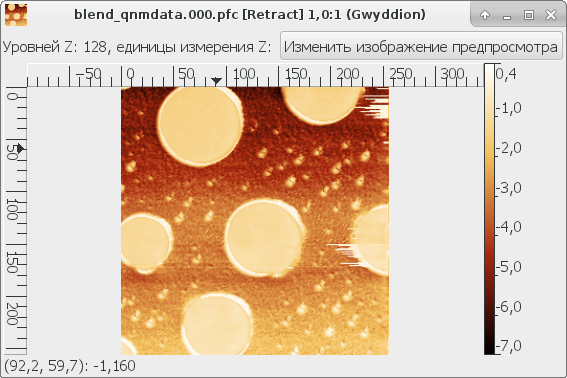

Окно объёмных данных демонстрирует соответствующее связанное двумерное изображение предпросмотра.

Кнопка Изменить изображение предпросмотра в верхней части окна может быть использована для изменения изображения предпросмотра. Изображение предпросмотра может быть либо рассчитано как некая суммарная величина, характеризующая данные вдоль невидимой оси z (минимум, максимум, среднее, …), либо выбрано как сечение объёмных данных в какой-то точке на оси z, либо можно присоединить любое другое изображение правильного размера для отображения в качестве предпросмотра.
