Браузер данных

Браузер данных — окно, которое показывает структуру текущего активного файла. Оно показывает содержимое так, как оно представлено внутри Gwyddion, что может в чём-то отличаться от организации данных в оригинальном программном обеспечении.

Gwyddion поддерживает произвольное число двумерных полей данных в файле. В зависимости от контекста в этом руководстве они также называются изображениями или полями высоты (отдельные изображения могут иногда случайно называться каналами, хотя другие, не связанные с изображениями типы данных, состоят также из каналов). Размеры изображений в одном файле могут различаться, физические размеры и значения также могут быть произвольными физическими величинами.

Дополнительно в том же файле могут присутствовать трёхмерные объёмные данные, данные XYZ и одномерные данные, представленные в виде графиков, и данные спектроскопии в точках. Окно просмотра данных предназначено для просмотра и управления всеми доступными данными в файле.

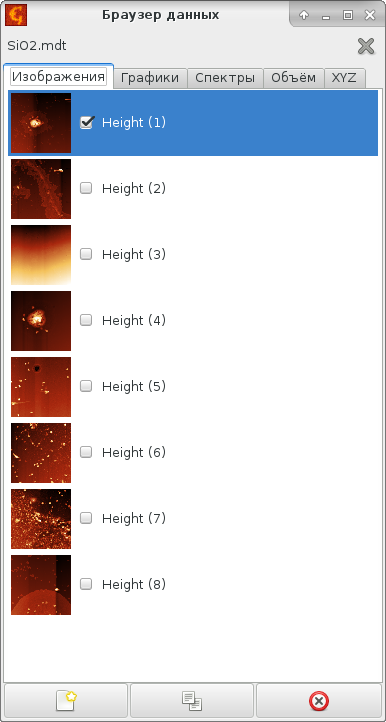

Браузер данных, показывающий несколько изображений.

Управление браузером

Поскольку окно браузера данных всегда показывает структуру текущего активного файла, его содержимое меняется при переходе между разными окнами. которые могут показывать данные различных файлов. Независимо, сохранён ли файл в родном формате Gwyddion (.gwy) или в любом другом, после того, как он загружен, его структура отображается как если бы он хранился в формате Gwyddion.

Окно браузера данных содержит несколько вкладок, по одной на каждый тип данных, который может быть в файле:

  • Изображения
  • Графики
  • Спектры
  • Объём
  • XYZ

. Каждый список показывает имена объектов данных и некоторые дополнительные свойства, которые зависят от типа данных. Имена можно исправлять двойным нажатием по ним.

Отдельные изображения, графики, спектры, объёмные данные и данные XYZ можно удалять, копировать или извлекать в новый файл данных Gwyddion используя кнопки внизу окна браузера данных. Также можно скопировать их в другой файл, перетащив строку из окна браузера данных в любое окно, относящееся к целевому файлу. Чтобы переименовать элемент данных, его нужно выбрать и нажать Enter или три раза кликнуть по нему мышкой.

Кнопка закрытия в правом верхнем углу браузера данных закрывает текущий файл, теряя все несохранённые изменения. Файл также закроется когда все окна, отображающие данные из этого файла, будут закрыты.

Если окно списка каналов закрыто, его можно вызвать используя команду ИнформацияПоказать браузер данных.

Изображения

Браузер данных показывает миниатюры изображений, флажки, управляющие, будет ли виден канал (т.е. будет ли он показан в отдельном окне), и названия изображений. Наличие презентации и/или маски отображается показом следующих символов справа от имени:

  • M – маска
  • P – презентация
  • C – калибровка

Графики

Список графиков показывает флажки видимости и имена графиков. Справа от имени отображается число кривых в графике.

Спектры

Список спектров показывает названия спектров и число точек в наборе. Поскольку данные спектроскопии в точке отображаются и обрабатываются только в связке с двумерными данными используя инструмент спектроскопии, у них нет флажков, управляющих видимостью.

Объём

Список объёмных данных показывает имя данных и число слоёв в направлении оси z, т.е. перпендикулярно сечению, показанному на экране. Буква Z после числа слоёв показывает наличие калибровки оси z.

XYZ

Список данных XYZ показывает название данных и число точек в наборе точек XYZ.
