Презентации можно использовать чтобы показать поле высот в другом виде, отличном от карты псевдоцвета высот, например, с затенением или с выделенными углами. Также возможно наложить произвольное поле данных на другое в качестве презентации.
Следует отметить, что наложенная презентация действительно является только презентацией, она никогда не используется в расчётах. Во всех инструментах и функциях обработки данных результаты всегда рассчитываются исходя из оригинальных нижележащих данных. Поскольку расчёт презентаций может обладать большой вычислительной сложностью, презентации не обновляются при изменении лежащих в основе данных. Различные доступные презентации описаны в одноимённом разделе.
Наличие презентации поверх данных показывается флагом P в окне просмотра данных, а также пустой шкалой псевдоцвета с правой стороны окна данных, которая не показывает ни делений, ни значений максимума и минимума.
Маски нужны для выделения особых областей, таких как зёрна. дефекты или грани с определённой ориентацией. Маски могут иметь любую форму вписывающуюся в окно данных и они показываются цветом, наложенным на данные. Цвет и прозрачность маски можно изменить в контекстном меню окна данных, доступном по щелчку правой кнопкой мыши.
Поскольку выделение зёрен является наиболее частым использованием масок, некоторые функции для работы с помеченной областью называются функциями «зёрен», например, статистика зёрен. Кроме того, непрерывная часть маски в этом руководстве иногда называется зерном. Однако, поскольку маски не несут никакой информации о способе их создания, все функции для работы с масками могут быть использованы с масками любой природы.

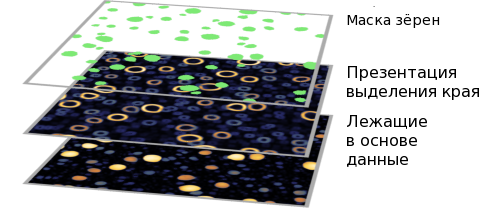

Показ масок и презентаций. Если вы посмотрите сверху, то можно вообразить, что они сложены как показано на рисунке.
Как маски. так и презентации можно удалить с данных функциями в меню по правой кнопке мыши окна данных, или с помощью клавиатурных сокращений.

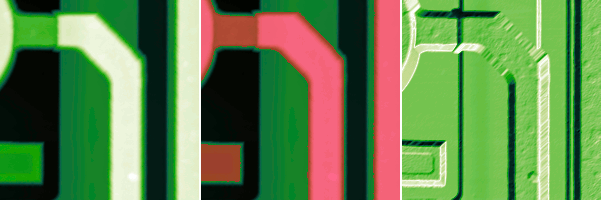

Данные в обычном представлении псевдоцветом (слева), с наложенной маской красного цвета (по центру) и с презентацией затенения (справа).
Функции, связанные с масками можно разделить на три основные группы:
- Создание
Маски создаются с помощью различных типов функций выделения, а именно функций выделения зёрен (Пометить по порогу, Пометить по водоразделу), функций выделения дефектов (Маска выпадающего, Пометить царапины) и функций выделения выдающихся частей (Маска по корреляции, Анализ граней, Карта достоверности). Кроме того, некоторые общие функции редактирования маски позволяют создать их заново.
Маски также используются чтобы пометить неправильные пиксели в файлах, импортированных из форматов, которые делают различие между правильными и неправильными пикселями, поскольку Gwyddion не поддерживает концепцию неправильных пикселей.
- Применение
В общем случае, область под маской считается интересующей областью, т.е. той областью, над которой будут производиться операции. Это применимо в частности к статистическим функциям, таким как инструмент статистических величин. Функция удалить данные под маской заменяет данные под маской, в то время, как инструмент удаления зёрен может производить подобную замену для отдельных зёрен. Доступен ряд функций для исследования функций зёрен, см. раздел статистика зёрен.
Некоторые функции спрашивают стоит ли рассматривать область под маской включенной или исключенной (или игнорировать маску), в частности, функции выравнивания. Такой выбор показывается только если маска присутствует на данных.
- Редактирование
Несколько основных операций с масками, таких как инверсия или полное удаление, доступно в меню → . Более сложные функции, включая предназначенные для работы с зёрнами инструмент удаления зёрен и удалить по порогу которые предлагают различные способы удаления части маски, так же, как инструмент редактирования маски и пометить с помощью ориентированы на общее редактирование маски.
Редактор маски - простейший инструмент изменения маски. Он обеспечивает две группы функций: редактирование маски рисованием фигур непосредственно в окне данных и глобальные операции над маской, такие как инверсия, растягивание и сжатие маски. Операции рисования управляются кнопками в группе Редактор.
Кнопки в ряду Режимвыбирают, как нарисованная фигура будет изменять маску:
- Установить
Маска становится заданной формы, любая уже имеющаяся удаляется.
- Добавить
Маска расширяется нарисованной фигурой (если маски не было, она создаётся).
- Вычесть
Нарисованная фигура вырезается из маски. Функция ничего не делает если маски нет.
- Пересечение
Маска устанавливается в пересечение нарисованной фигуры и уже имеющейся маски. Функция ничего не делает если маски нет.
Кнопки в ряду Форма контролируют форму изображаемой на маске фигуры. Можно выбрать прямоугольники, эллипсы и тонкие линии.
Основные глобальные операции с масками, т.е. инверсия, удаление и заполнение всей области данных маской доступны в ряду Действия. Дополнительные операции включают в себя:
-
Расширяет маску на Количество пикселей с каждой стороны. Точнее маска расширяется на один пиксель с каждой стороны и это повторяется Количество раз.
Обычно расширение не различает отдельные части маски. При этом части, которые выросли настолько, что соединились друг с другом, сливаются. Это можно предотвратить с помощью выбора Предотвращать слияние зёрен при растяжении которая прекращает рост отдельных частей маски когда между ними остаётся зазор в один пиксель.
-
Уменьшает маску на Количество пикселей с каждой стороны. Точнее, маска уменьшается на один пиксель с каждой стороны и это повторяется Количество раз.
Уменьшение может происходить. а может не происходить со стороны границ поля данных. Это управляется с помощью флажка Ужать от границы.
→ →
Пометить с помощью может создавать или изменять маски используя другие маски или данные того же разрешения. Операции, которые можно производить с текущей маской, те же самые, что и в инструменте редактирования маски: создание, объединение, вычитание, пересечение. Источник другой маски может быть одним из следующих:
- Маска
Это наиболее простой случай, маска может комбинироваться с другой с использованием заданных логических операций.
- Данные
В режиме данных, другое поле высот используется как источник другой маски. маска состоит из пикселей, попадающих в диапазон высот, заданный как относительные значения от полного диапазона. Для использования пикселей, не попадающих в определённый диапазон, для маски, установите верхнюю границу меньше, чем нижнюю.
- Презентация
Режим презентации отличается от режима данных только тем, что используется презентация вместо данных.
Это является исключением из правила, что презентации никогда не используются для дальнейшей обработки. Иногда оказывается полезно пометить, например, края, обнаруженные на данных, даже если соответствующая презентация показывает дикую с физической точки зрения величину.
