Главное окно

Главное окно, также называемое окном инструментов, является одним из двух окон, которые запускаются при старте Gwyddion (если не заданы файлы, которые нужно открыть), другое — это браузер данных. Закрытие этого окна приводит к выходу из Gwyddion.

Окно инструментов содержит набор меню Gwyddion и несколько строк с кнопками, связанными с обычными функциями и инструментами. В меню функции сгруппированы следующим образом:

Файл

объединяет команды, которые используются для загрузки и сохранения файлов. Некоторые из глобальных команд (например, Выход) также расположены здесь. История недавно открытых файлов может просматриваться командой ФайлПоследние файлыПредыдущие документы.

Правка

предоставляет команды управления историей редактирования (Отменить, Повторить) и редакторы для различных глобальных ресурсов, таких как градиенты и материалы для псевдоцветного и трёхмерного представления данных или цвета по умолчанию, используемого для масок.

Обработка данных

автоматически строится из всех модулей обработки данных, расположенных в каталоге module Gwyddion (зависит от операционной системы). Это меню вместе с панелью кнопок Инструменты содержит большую часть команд, которые могут понадобиться для анализа данных СЗМ. Подмножество этих функций также доступно на панели кнопок Обработка данных. Эти кнопки служат кнопками быстрого запуска часто используемых функций из одноимённого меню. Все функции, доступные на этой панели, также можно найти и в меню.

График

подобен Обработке данных, за исключением того, что состоит из функций для работы с графиками. Обработка графиков включает в себя аппроксимацию функциями, экспорт данных графиков и т.п. Панель кнопок График снова содержит подмножество наиболее часто используемых функций меню График.

Объёмные данные

подобно функциям Обработки данных, за исключением того, что содержит функции работы с объёмными данными .

Данные XYZ

подобно функциям Обработки данных, за исключением того, что содержит функции работы с данными XYZ .

Информация

содержит команды, которые представляют вспомогательную информацию о Gwyddion, такие как версия программы и список загруженных модулей вместе с содержащимися в них функциями. Также там находится команда включения браузера данных.

И, наконец, можно найти в главном окне несколько рядов кнопок. Кнопки в панели Вид предоставляют различные функции масштабирования (которые чаще проще вызвать с помощью комбинации клавиш или просто изменяя размер окна данных) и представления данных в трёхмерном виде. Панели Обработка данных и График содержат избранные функции из меню Обработка данных и График, описанные выше.

Панель Инструменты содержит инструменты, т.е. функции, которые напрямую работают с выбранным в окне данных. Эти функции доступны только с этой панели кнопок.

Группы кнопок в панели инструментов можно менять используя меню ПравкаПанель инструментов, вплоть до полного удаления отдельных групп и создания абсолютно новых.

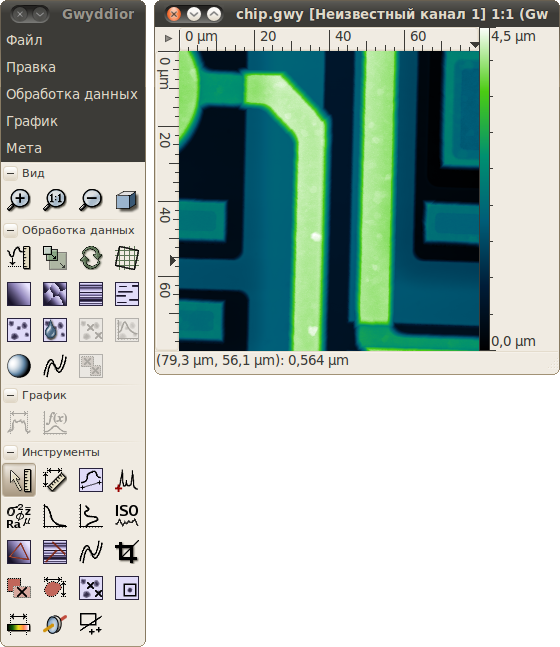

Главное окно и окно данных, показывающее поверхность микросхемы (образец файла Gwyddion chip.gwy).
