Одуль определяет различные характеристические области отечатка и рассчитывает соответствующие площади поверхности и проекции (Ap и Ad), а также объёмы.

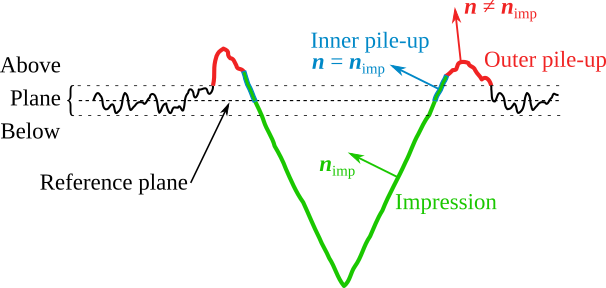

- Отпечаток
Определяется как область вокруг локального минимума с одинаковым вектором нормали (с точностью до симметричного отображения). Это соответствует обычному определению области контакта.
- Внутреннее выдавливание
Часть отпечатка лежащая выше базовой плоскости.
- Внешнее выдавливание
Часть отпечатка, лежащего выше базовой плоскости, но вектор нормали к которой отличается от отпечатка.
- Особые точки
Включают максимум, минимум и точки вдоль направления наискорейшего спуска.
- Ожидаемые площади поверхности и проекции
Приводятся значения, полученные расчётом теоретической функции площади для выбранного типа индентора на глубине отпечатка.
- Объём выше-ниже
Объем выше-ниже это разность между объёмом над базовой плоскостью и объёмом под ней.
Следует отметить, что в этом модуле данные выравниваются аппроксимацией плоскостей вдоль границ изабражения. Это может приводить к несоответствиям между значениям, возвращаемым этой моделью и аналогичными, получаемыми с помощью инструмента Статистических величин. Данные необходимо выравнивать вручную чтобы уменьшить этот эффект.
